监控立杆的安装及要求

发布日期:2019-06-05 00:00 来源:http://www.cshcbj.com 点击:

臂长度以实际场地情况为准。

以下湖南监控立杆为具体工艺要求的详细阐述。

1.1.立杆基础

.用途:固定摄像杆;

.基础型号:由所需固定的摄像杆型号确定;

.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;

2、基础与窨井之间应有穿线管,且放置铁丝;

3、基础钢板上钢筋按M20标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

.材料:8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管;

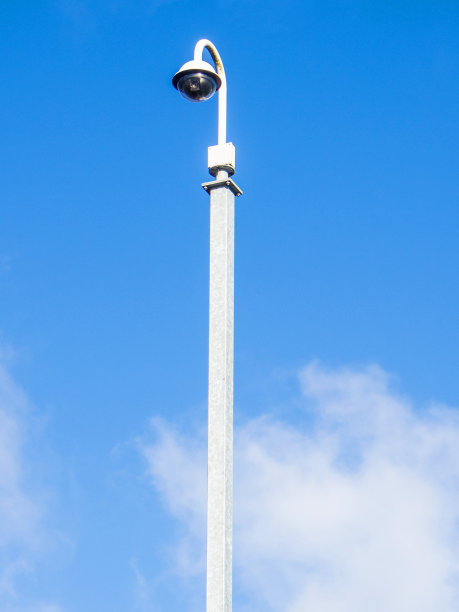

湖南监控立杆

1.2.窨井制作

.用途:方便线缆敷设及系统检测维修;

.基础结构、尺寸:仅标明井深、井高和井宽,其它尺寸由施工方根据现场情况决定;

.制作位置:在《设备平面布置图》标注窨井位置处制作;

.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;

2、窨井密封性能和防水性能良好。

.材料:砖石、水泥、钢板;

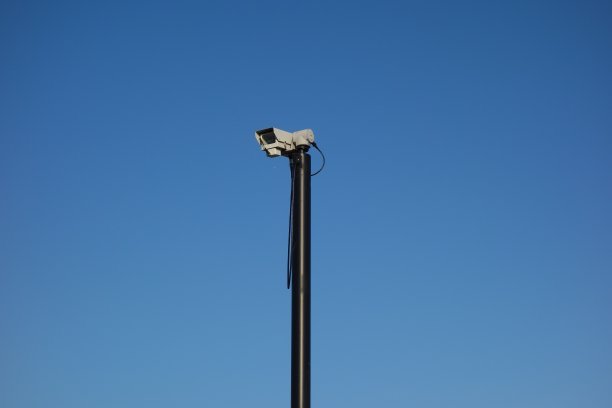

湖南监控立杆

1.3.线缆管敷设

.用途:敷设线缆,防止线缆损伤;

.管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径;

.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;

2、线缆管密封好,防水性能良好;

湖南监控立杆

线缆管离地面应不小于0.7米;

线缆管管口应无毛刺和尖锐棱角;

线缆管内放置穿线铁丝。明管敷设使用PVC管。

1.4.接地体安装

用途:防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正常工作;

安装要求:1、湖南监控立杆符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;

2、接地体的焊接应采用搭焊,搭焊长度为圆钢直径的6倍;

3、接地体安装点下方应无任何管道、线缆经过;

5、接地体安装完成后,应使用接地摇表测量接地电阻大小,要求接地电阻小于4Ω。注意雨后不应立即测量电阻。
